67系列-槽型光电传感器

装备有两个独立的输出简易连接

电压范围宽高速响应

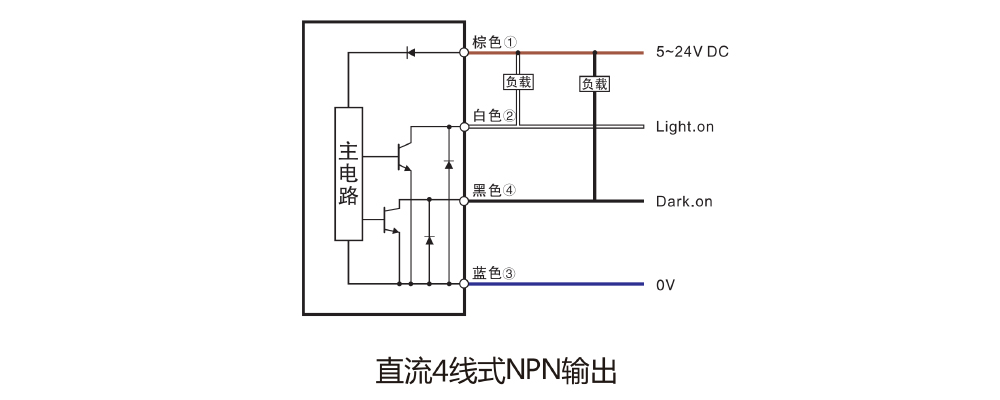

槽型光电传感器电路图:

紧凑型槽型光电传感器

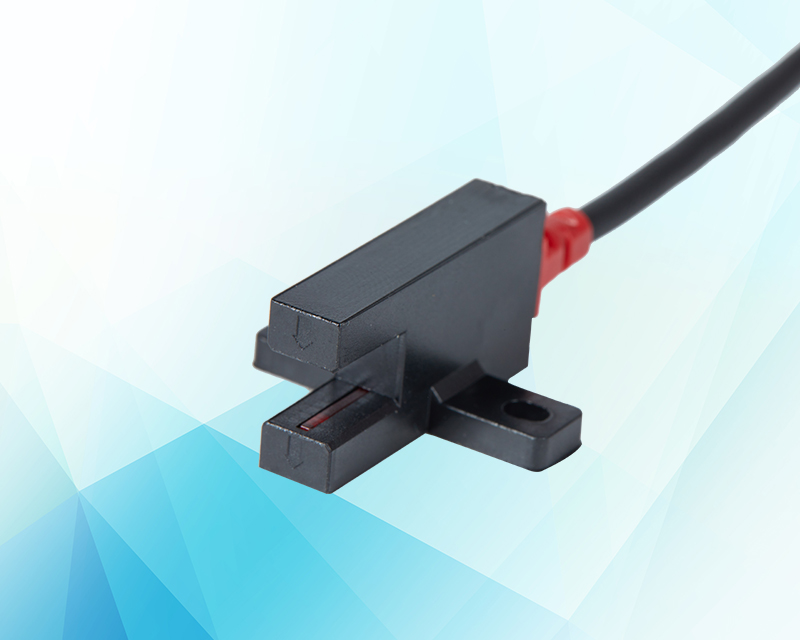

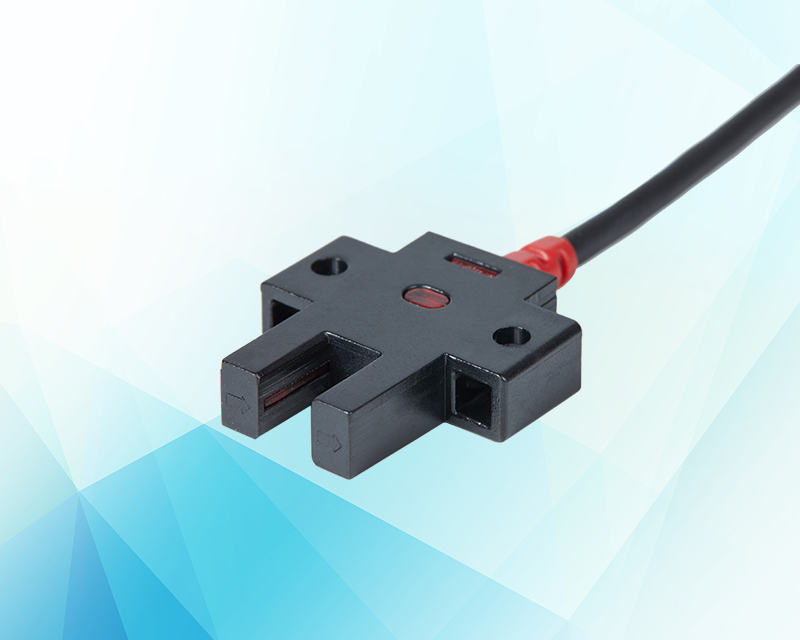

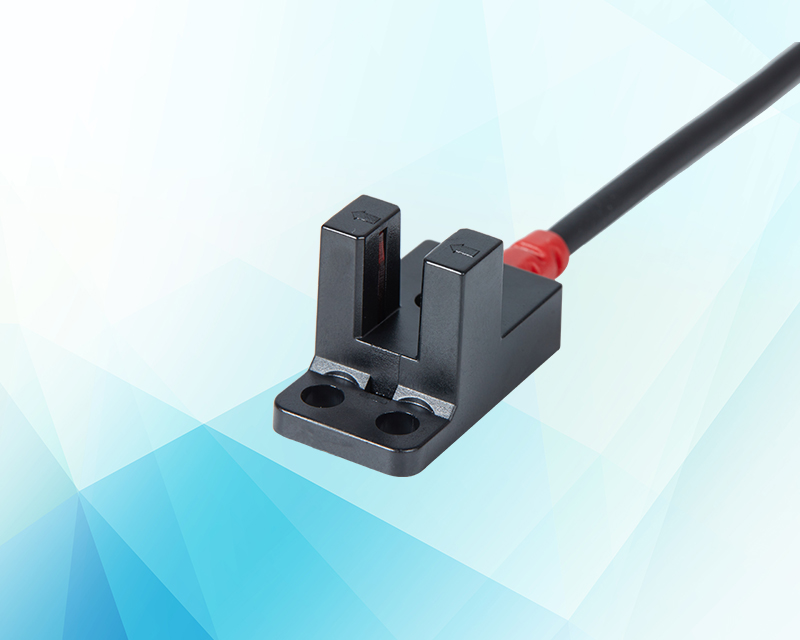

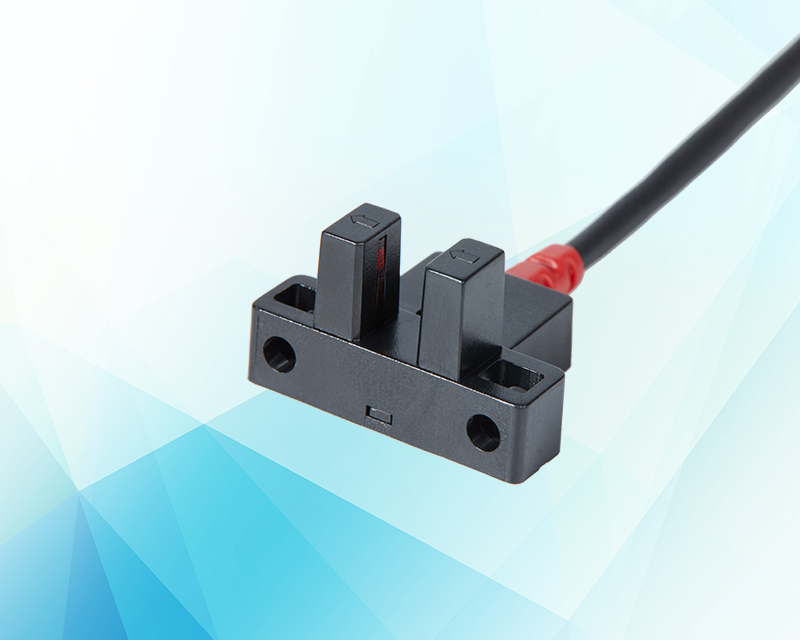

外观



种类	K型		L型		T型		Y型

检测距离	5mm(槽宽)
标准检测物	0.8*1.2mm以上的不透明物
重复精度	0.03mm以下
输出模式	NPN或PNP集电极开路
开关模式	L.on (入光动作)/D.on(遮光动作) 可切换
指示灯	检测到物体时灯灭，无物体时灯亮
响应频率	3KHz
光源	红外光
工作电压	5-24VDC
残留电压	IV以下(负载电流50mA时)
消耗电流	≤8mA
保护电路	浪涌保护，反极性保护
环境光度	受光面照度白炽灯:1000lux以下
环境温度	工作时:-25C~+55C 保存时:-30C~+80C，无冻结
环境湿度	工作时:5%~85%RH 保存时: 5%~95%RH，无凝结
耐电压	AC，1000V 1分钟，所有电源连接端子与外壳之间
耐震动	10~55Hz，阵幅1.5mm，X、Y、Z方向各2小时
绝缘电阻	所有电源连接端子与外壳之间，200MQ以上(基于DC250V)
防护等级	IP50
材质	PC
出线方式	2M 4芯电缆
型号NPN	MRK670		MRL671		MRT672		MRY674
