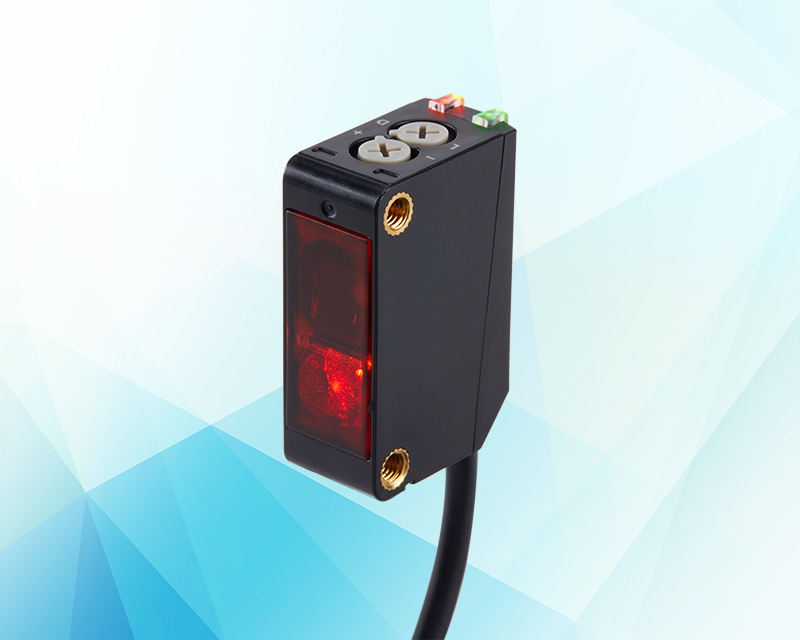

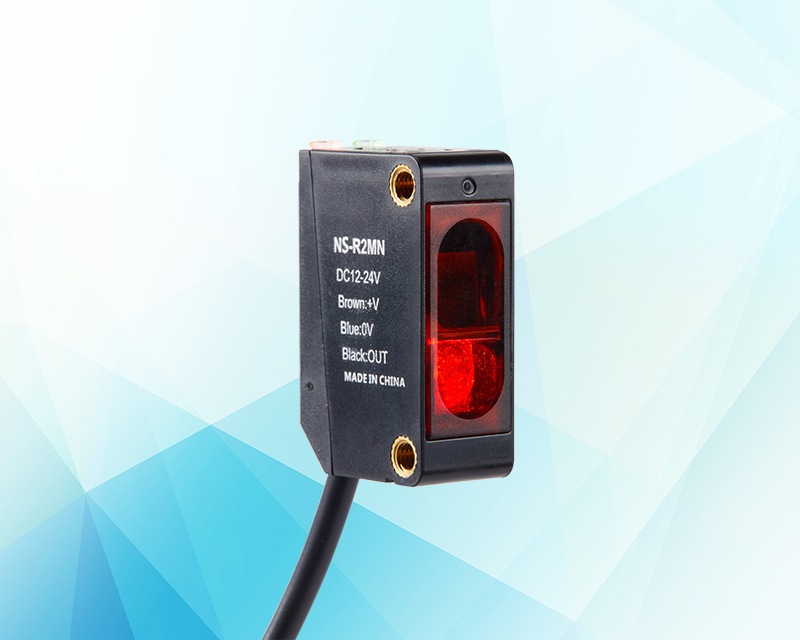

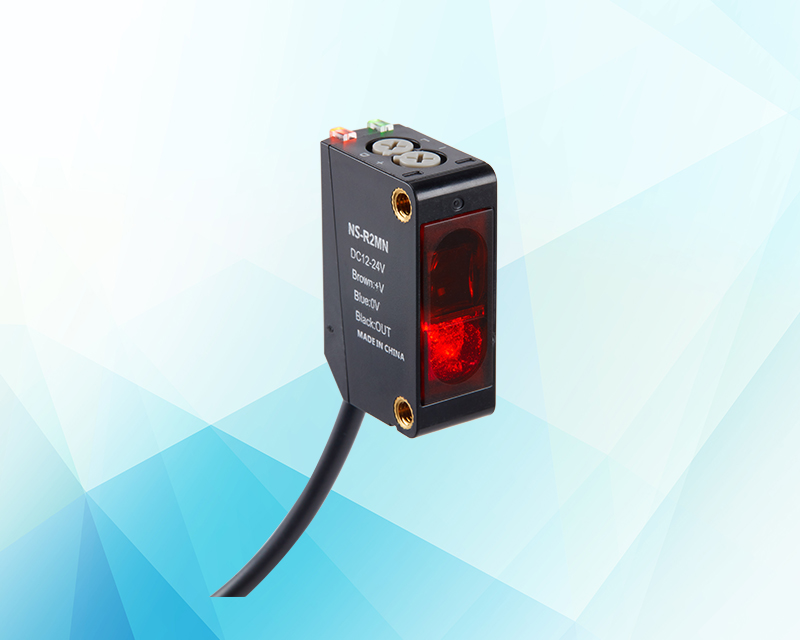

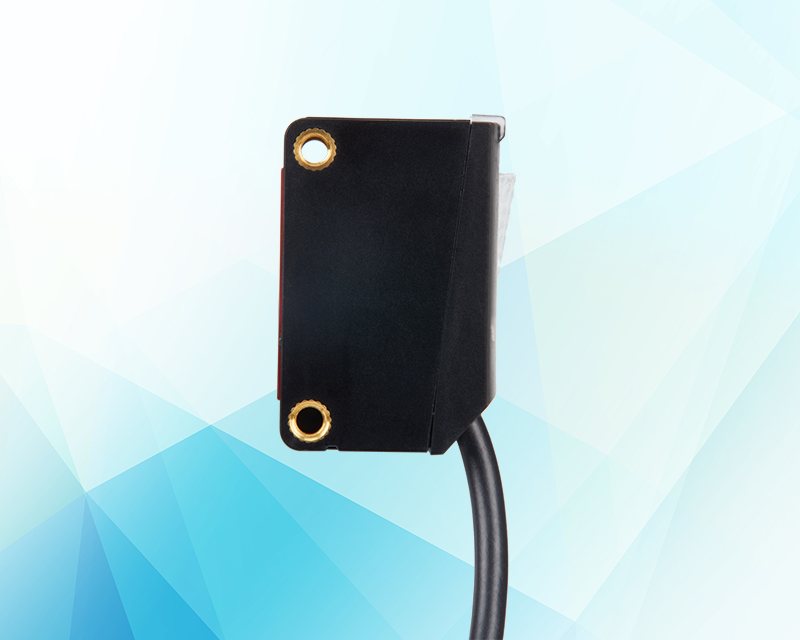

光电传感器NS系列
抗干扰能力强 多种保护电路
动作模式：Dark ON/Light ON 可自由切换
IP67防护等级，高亮LED指示灯
性能稳定可靠、一致性好、性价比高
光电传感器NS系列尺寸图:
| 传感器类型 | 对射型 | 对射型 | 偏振光镜面反射型 | 漫反射型 | ||||
| 型号 | 成型电缆 | NPN型 | NS-T40MN | NS-T20MN | NS-R2MN | NS-D01N | NS-D03N | NS-D1MN |
| PNP型 | NS-T40MP | NS-T20MP | NS-R2MP | NS-D01P | NS-D03P | NS-D1MP | ||
| M12中继型 | NPN型 | NS-T40MN-A | NS-T20MN-A | NS-R2MN-A | NS-D01N-A | NS-D03N-A | NS-DIMN-A | |
| PNP型 | NS-T40MP-A | NS-T20MP-A | NS-R2MP-A | NS-D01P-A | NS-D03P-A | NS-D1MP-A | ||
| 检测距离 | 40m | 20m | 2m | 100mm | 300mm | 1m | ||
| 光斑直径 | 1m距离光斑直径100mm | |||||||
| 标准检测物体 | φ10mm以上不透明物体中75mm以上不透明物体 | 白色绘画纸：300*300mm | ||||||
| 回差 | ____ | 检测距离的20%以下 | ||||||
| 指向角 | 最小2° | |||||||
| 光源(波长) | 红色发光二极管(617nm) | |||||||
| 电源电压 | DC12-24V波纹(p-P)10%以下(DC10-30V) | |||||||
| 消耗电流 | 投光20mA/收光25mA以下 | 25mA以下 | ||||||
| 控制输出 | NPN/PNP(集电极开路)负载电流100mA以下(电缆线2m时残留电压3V以下) | |||||||
| 动作模式 | lghtON(入光动作)/DarkON(遮光动作)通过旋钮选择 | |||||||
| 指示灯 | 动作指示灯(红色),稳定指示灯(绿色) | |||||||
| 保护回路 | 逆接保护、浪涌保护、输出短路保护 | |||||||
| 响应时间 | 0.5ms | |||||||
| 灵敏度调节 | 单圈旋钮 | |||||||
| 使用环境照度(收光器侧) | 收光面照度白炽灯：3000lx以下、太阳光：10000X以下 | |||||||
| 使用环境温度 | 工作时：-25~+55℃、保存时：-25~+65℃(无结冰、无结霜) | |||||||
| 使用环境湿度 | 工作时：35~85%RH、保存时：35~95%RH(无结霜) | |||||||
| 绝缘电阻 | 20MQ以上(DC500兆欧表) | |||||||
| 耐电压 | AC1000V50/60Hz min充电部整体与外壳间 | |||||||
| 耐振动 | 10~55Hz上下振幅1.5mmX、Y、2各方向2h | |||||||
| 耐冲击 | 300m/s2X、Y、2各方向10次 | |||||||
| 防护等级 | IEC标准IP65 | |||||||
| 产品重量 | 约68g/2m | 约65g/2m | 约35g/2m | 约35g/2m | ||||
| 材质 | 外壳 | ABS | ||||||
| 透镜/显示窗 | PC | |||||||
| 电缆 | PVC | |||||||
-

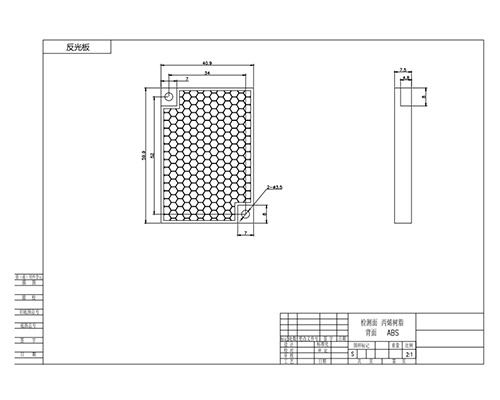

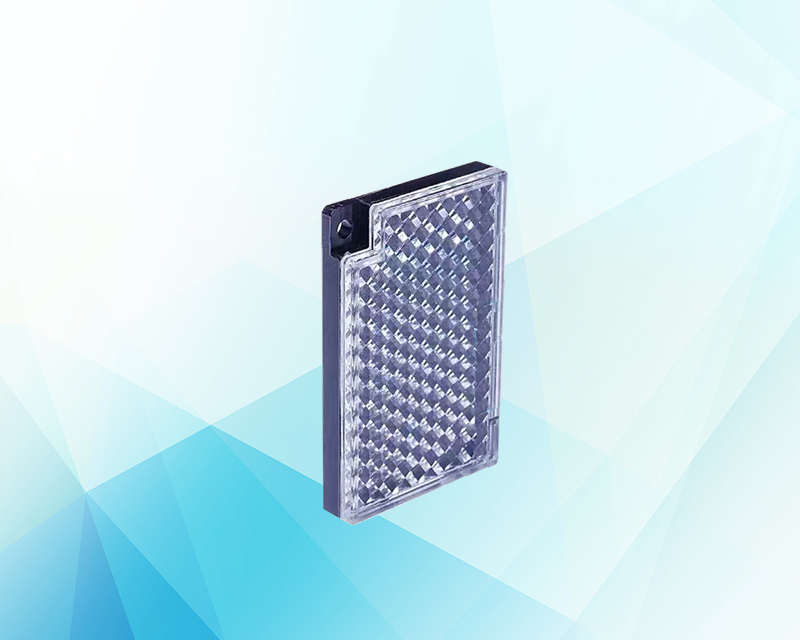

反光板
-

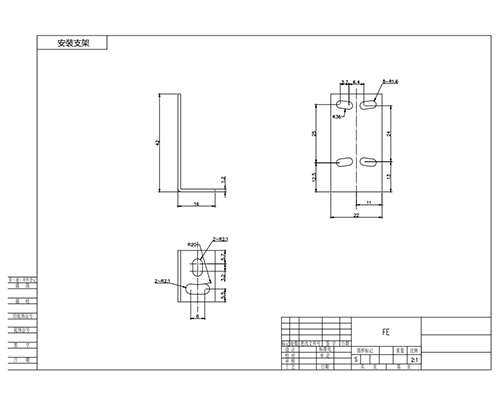

安装支架
